Taşıyıcı rulolar

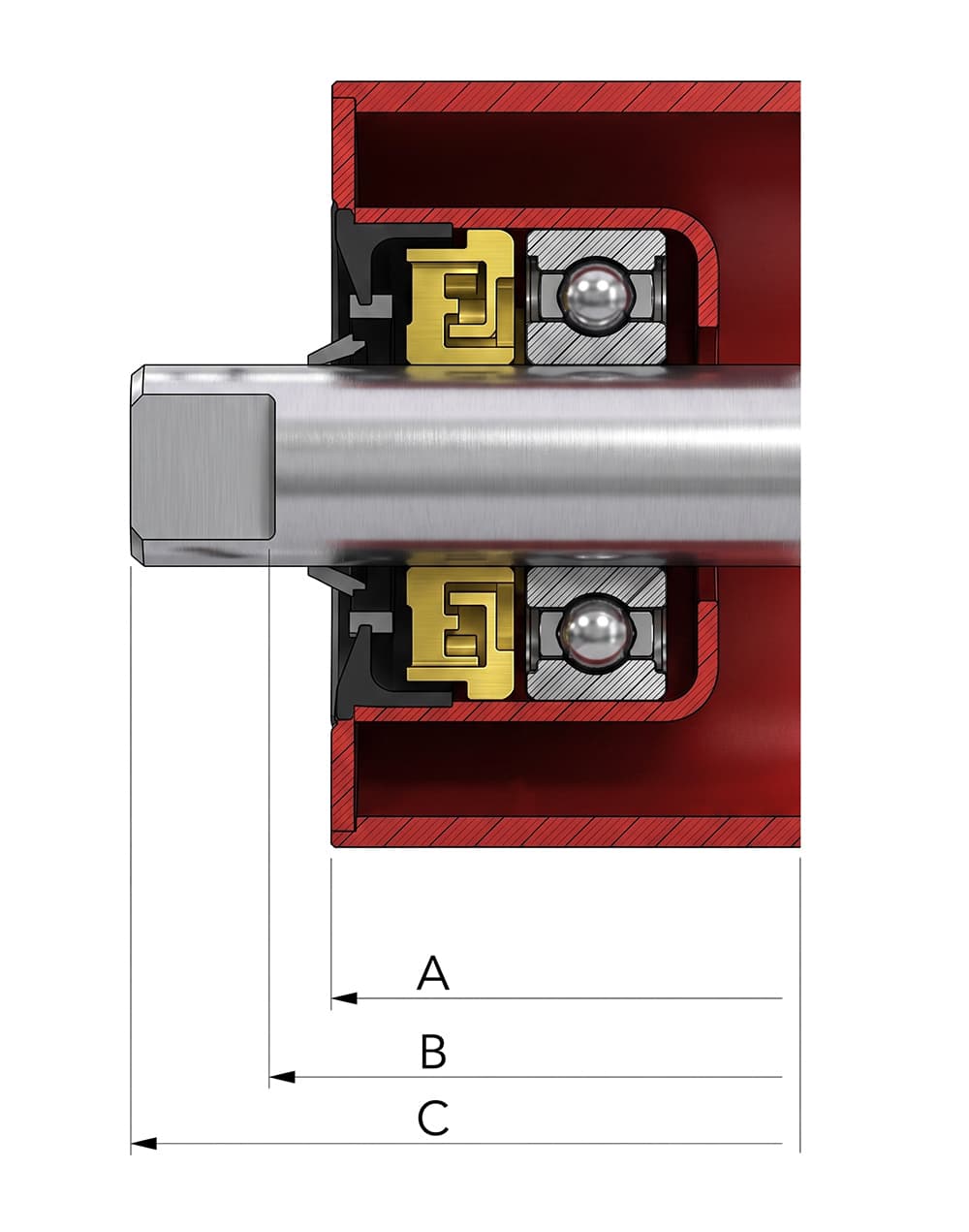

Ø 159 Taşıyıcı Rulolar

Ø 159 taşıyıcı rulolar, büyük ölçekli ve güçlü taşıyıcı yapı gerektiren konveyör düzenleri için geliştirilmiş seri içinde yer alır. Ölçü, rulman ve mil seçenekleriyle farklı proje gereksinimlerine göre değerlendirilebilen bu grup, bant hattında güçlü destek ve kararlı çalışma yapısı sunmayı hedefler. Endüstriyel taşıma sistemlerinde daha yüksek yapısal beklentilere yanıt verebilecek çözüm odaklı bir yaklaşım sağlar.

Taşıyıcı rulolar

Konfigürasyonlar

Konfigürasyonlar
D Ø 159	KRT1	KRT2	KRT3	KRT4
Mil çapı	20	25	30	40
Rulman	6204	6205	6206	6308
Anahtar ağzı	14	18	22	32
Boru et kalınlığı (mm)	4	4	4	4

Teknik veriler

Teknik veriler
A	B	C	KRT1	KRT2	KRT3	KRT1	KRT2	KRT3	KRT4
165	171	191	400	-	-	—	—	—	—
200	206	226	500	-	-	—	—	—	—
250	256	276	650	400	-	—	—	—	—
315	321	341	800	500	-	7,2	7,8	8,7	12,8
380	386	406	1000	650	-	8,4	9	10,1	14,4
465	471	491	1200	800	-	9,9	10,7	11,8	16,5
500	506	532	-	-	400	11,5	11,9	12,7	18,1
600	606	632	1600	1000	500	12,3	13,3	14,7	20
700	706	732	-	1200	-	13,5	14,6	15,9	21,6
750	756	782	2000	-	650	14,9	16,1	17,9	23,8
950	956	982	-	-	800	18,5	20	22	28,8
1150	1156	1182	-	2000	1000	22	23,8	26,1	33,8
1400	1406	1432	-	-	1200	26,5	28,6	31,3	40,1
1600	1606	1632	-	-	1400	30	32,4	35,5	45,1
1800	1806	1832	-	-	1600	33,6	36,2	39,7	50,2

Norm: 22212-2
